充氣柜全名是：全絕緣全密閉的六氟化硫環網柜。外部是全絕緣按全密閉的不銹鋼資料焊接。內部充滿了SF6氣體。充氣柜是一個全稱。其包含了一切的單元柜在內。常用的有：C單元：負荷開關模塊。相當于環網柜的進線。F單元：負荷開關熔斷器組合模塊。相當于環網柜的出線V單元：真空開關模塊。相當于斷路器單元。D單元：不帶接地刀的電纜聯接模塊。相當于進步柜單元。其他不常用的例如M柜：計量模塊。DECB什么的。需求加裝拓寬聯接頭才能運用。
充氣柜是將一次回路主部件如母線、阻隔開關、斷路器等密封在充有較低壓力SF,或其他氣體罐體內、并以電纜終端作為進出線的開關設備。其具有占地面積小、可靠性高、不受外界影響等特色，故在電力系統中運用越來越廣泛。
可是,因為充氣柜與傳統開關柜在結構上存在較大差異，且現場實驗與出廠實驗條件距離較大,現在充氣柜的狀況檢修實驗處于空白狀況，對充氣柜狀況信息搜集手法匱乏。
針對此種狀況，文中以充氣柜結構為根底翻開了充氣柜例行實驗新辦法研討，提出了充氣柜幾種典型實驗項目的實驗辦法,并經過變電站現場運用驗證了辦法的有效性，畢竟針對充氣柜的實驗提出了主張。
1充氣柜結構及實驗設備
充氣柜的母線、三工位阻隔開關、斷路器等元件密封在充有較低壓力氣體的罐體內，并以電纜終端作為進出線，故其慣例實驗項目的翻開有必要依托實驗接口、電壓適配器、電流適配器、堵頭號專用實驗設備，如圖1-3所示。
電流適配器、電壓適配器和堵頭在拔插進程中應留神:
1)擰動螺栓阻止用力過猛損害設備或絕緣表面;緊固螺栓時需選用力矩扳手，力矩巨細應契合廠家規矩。
2)拔(插)進程應堅持軸線方向。密封功能特別杰出的，因為表里壓差構成阻力過大時，可纖細晃動,使表里壓力平衡后再緩慢拔（插)。
3)堅持環境清潔，內錐、外錐及環氧表變阻止感染塵土。堵頭拔出后，其外錐應選用塑料袋暫時密封保管，接口內錐應及時裝入適配器。設備拔出后，接口內錐應及時裝入堵頭。
4)表里錐的接觸面需均勻涂改合格的硅脂,檢修實驗時需檢查硅脂是否硬化，必要時替換硅脂。
5）裝復設備時，先選用外徑重1 ~2 mm，厚度0.5 mm的塑料管，沿內錐壁刺進接口底部，再將設備沿軸線方向刺進到位，緩慢拔出塑料管，緊固螺栓,中止4h以上，待氣體徹底排出后受電。
2實驗項目與辦法
根據文獻關于高壓開關柜、電壓互感器、電流互感器、避雷器等章節要求，充氣柜的實驗項目應包含斷路器、電壓互感器、電流互感器、避雷器等元件的例行實驗項目，考慮到充氣柜結構的特殊性和現場運用的實用性，選取了交流耐壓試
驗、回路電阻查驗和斷路器機械特性查驗等3個實驗項目，詳細論述了實驗辦法和留神事項。
2.1交流耐壓實驗
母線電壓互感器的裝置辦法分2種狀況:1)母線電壓互感器直接接到母線上。實驗前需求將電壓互感器拔出，刺進電壓適配器，非實驗相用專用堵頭封堵,再翻開耐壓實驗。
2)母線有單獨的TV距離，運用三工位開關將TV，避雷器與母線阻隔。實驗時經過熔斷器接口插人電壓適配器進行實驗。

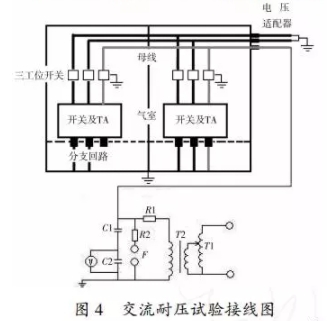

告知實驗時，交流耐壓值為出廠值的100% ,時間1 min。投運后確診性實驗時，交流耐壓值為出廠值的80%，時間1 min。實驗接線如圖4所示。
交流耐壓實驗需求留神:應在絕緣電阻實驗后進行，只要絕緣電阻合格才調進行交流耐壓實驗;拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;查驗后需進行充分放電，避免剩余電荷傷人。
2.2回路電阻查驗

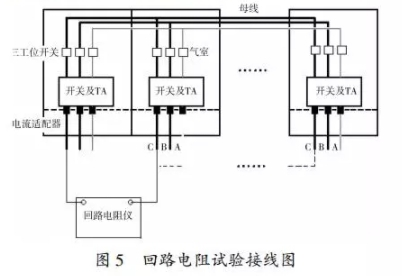

拆下相鄰充氣柜實驗接口的插拔式堵頭，將電流適配器刺進實驗接口，合上相鄰充氣柜的斷路器及三工位阻隔開關使之構成回路。實驗儀器別離接入相鄰充氣柜的同相電流適配器，實驗電流不小于100 A。實驗接線如圖5所示。
回路電阻實驗需求留神:拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;查驗回路需接線牢靠，避免引線掉落起弧。
2.3斷路器機械特性查驗

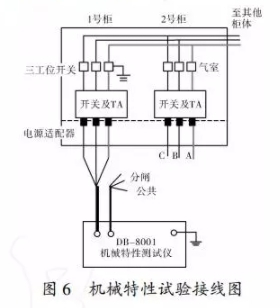

拆下充氣柜實驗接口的插拔式堵頭，將電流適配器刺進實驗接口，將三工位阻隔開關置于接地方位，從電流適配器處取信號，操控電壓加至二次端子分、合閘及公共端子處。實驗接線如圖6所示。
斷路器機械特性實驗需求留神:拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;斷路器動作進程中避免組織動作傷人。
3變電站現場運用

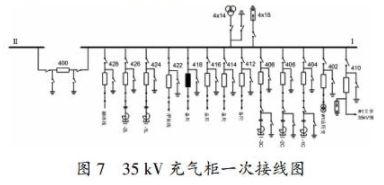

在某變電站結合新投設備初度停電檢修時對35kV充氣柜進行了例行實驗，包含交流耐壓實驗、回路電阻查驗和斷路器機械特性查驗。35 kV充氣柜一次接線圖如圖7所示。
3.1 交流耐壓實驗
本次實驗對母線進行交流耐壓實驗,按圖4進行實驗接線,加壓端口在4×15避雷器電纜插口處。

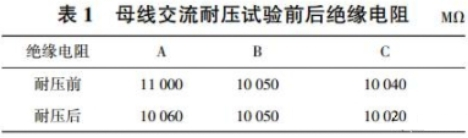

交流耐壓實驗值為出廠的80%，即 76 kV，耐壓時間為1 min，耐壓進程中無擊穿、閃絡和失常動態，實驗前后絕緣電阻見表1。
從耐壓實驗進程和表1絕緣電阻數據來看，該35kV 充氣柜母線耐壓實驗合格。
3.2回路電阻查驗
回路電阻查驗以422斷路器距離為例，選取422，418斷路器構成回路電阻查驗回路，按圖6進行實驗接線。合上422，418斷路器，4221和4181阻隔開關，其他斷路器與阻隔開關斷開。
本次實驗為2臺斷路器串聯，將所測回路電阻除以2即近似為單臺斷路器(包含同距離的阻隔開關、部分母線)回路電阻值。422斷路器距離回路電阻換算后為A相75.5 uQ，B相74.5 uQ，C相72.5 uQ，與告知實驗值比較無顯著差異，故回路電阻查驗合格。
3.3斷路器機械特性查驗

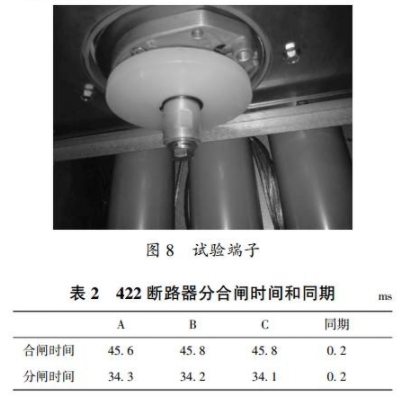

本次實驗選取422斷路器進行機械特性查驗，按圖6進行實驗接線。將4221阻隔開關置于接地方位，將實驗端子接到柜內電纜接口，然后將實驗線接到實驗端子下端進行實驗。實驗端子如圖8所示。422斷路器分合閘時間和同期見表2。
從表2實驗數據來看，契合廠家說明書和規程要求，實驗合格。
歸納以上實驗進程，驗證了提出的充氣柜實驗辦法的有效性,實驗得到了所需數據，滿足廠加說明書和狀況檢修實驗規程要求，完畢新投35kV充氣柜首檢使命。
結論與主張
1)文中提出了充氣柜交流耐壓實驗、回路電阻查驗和斷路器機械特性查驗的實驗辦法,經過變電站現場運用驗證了辦法的有效性。
2)各地市公司可根據此研討內容試點翻開充氣柜例行實驗，堆集實驗經歷，實驗數據判別可參考文獻要求。
3)充氣柜實驗項目和辦法還需進一步細化和彌補，下一步應從規程規范的角度對實驗項目和辦法進行研討和規范化。
